다중화 기법 (FDM, TDM, WDM)

제한된 전송 매체라는 자원을 최대한 쪼개어 효율을 극대화하는 다중화(Multiplexing) 기법의 본질을 꿰뚫는 '제1원칙'에서 출발해 보겠습니다.

이 토픽의 이해는 단순히 '주파수나 시간을 쪼갠다'는 정의를 외우는 것이 아닙니다. "하나의 통신 선로라는 물리적 자원이 고가일 때, 어떻게 다수의 사용자가 이를 동시에 공평하게 나누어 쓰면서도 간섭 없이 정보를 전달할 것인가?"라는 자원의 가상화와 분할 문제에서 출발해야 합니다.

1. 다중화의 최상위 원리: "제한된 자원의 지능적 배분"

다중화 기법의 출발점은 "통신 자원은 무한하지 않다"는 희소성입니다.

• 본질 (Multiplexing): 다중화는 여러 개의 저속 신호를 하나의 고속 전송 매체로 결합하는 기술입니다. 이는 한정된 자원을 공간(주파수), 시간, 파장이라는 차원에서 '공유'함으로써 전송 비용($CAPEX$)을 획기적으로 줄이는 레버리지입니다.
• 통찰: 다중화는 '통신망의 레버리지'입니다. 모든 사용자가 자기만의 전용 선로를 갖는 것은 불가능합니다. 따라서 시간이나 주파수라는 차원을 가상화하여 효율적으로 배분하는 것, 그것이 공학자가 정보를 지키는 레버리지 전략입니다.

2. 어디서부터 이해를 시작해야 할까? (3단계 핵심 논리)

'자원을 쪼개는 방식'의 관점에서 접근하십시오.

① FDM(주파수 분할 다중화): "공간의 분할"

• 기본: 하나의 대역폭을 여러 개의 작은 주파수 채널로 쪼갭니다.
• 이해: 라디오 방송국들이 서로 다른 주파수를 점유하는 것과 같습니다. 각 채널 사이에 가드밴드($GuardBand$)를 두어 간섭을 막지만, 이 가드밴드 때문에 전체 자원 효율이 떨어지는 단점이 있습니다.

② TDM(시간 분할 다중화): "흐름의 분할"

• 기본: 하나의 대역폭을 시간 단위로 쪼개어 사용자들이 돌아가며 점유합니다.
• 이해: 둥근 탁자에 둘러앉아 한 사람이 조금씩 말하는 것과 같습니다. 시간을 아주 짧게 나누어 쓰기에 사용자들은 동시에 통신하는 것처럼 느낍니다. 하지만 동기화($Synchronization$)가 무너지면 데이터가 섞이는 문제가 발생합니다.

③ WDM(파장 분할 다중화): "색상의 분할"

• 기본: 광케이블에서 빛의 파장(색깔)을 달리하여 여러 신호를 동시에 보냅니다.
• 이해: 광통신에서의 FDM과 같지만, 빛의 특성을 이용하므로 물리적 레이어에서 엄청난 대역폭 효율을 냅니다. DWDM은 수십 개의 파장을 묶어 테라비트급 레버리지를 만듭니다.

3. 사고 기반 답안 매칭

질문	답안 목차	핵심 서술 내용
Why	1. 개요	전송 매체의 이용 효율 극대화 및 구축 비용 최소화
What	2. 핵심 기법	FDM(주파수), TDM(시간), WDM(파장)
How	3. 구현 메커니즘	가드밴드, 타임슬롯, 광필터(MUX/DEMUX)
Feature	4. 특성비교	아날로그/디지털 결합 특성 및 자원 분할의 직교성
So what	5. 미래 전망	CDM/OFDM 등 복합 다중화 및 양자 다중화 고도화

💡 정리를 위한 한 줄 정리

• 토픽: 다중화 기법 (FDM, TDM, WDM)
• 개요: 하나의 전송 선로를 주파수, 시간, 파장 등 다양한 축으로 분할하여 다수의 사용자가 동시에 자원을 공유하도록 하여 통신 인프라의 가용성과 효율을 극대화하는 기술.
• 키워드: 주.시.파.가.슬.먹 (주파수 분할, 시간 분할, 파장 분할, 가드밴드, 타임슬롯, 먹스/디먹스).

 "한정된 물리적 선로라는 병목(Why)을 차원의 가상화와 분할(What)로 해결하고, 다중화 장치(MUX/DEMUX)라는 기술 레버리지(How)를 통해 정보 전송의 용량을 무한히 확장하는 것"이 본 토픽의 본질입니다.



---

1. [개요]

- 고가의 전송매체(회선) 하나, 여러사용자 공유, 통신 자원의 효율성, 구축 비용절감

- 개별 신호들, 하나의 고속 전송로, 통합 전송, 네트워크 대역폭 활용



2. [개념]

- 하나의 물리적 전송로, 여러개의 독립 신호, 주파수,시간,파장 단위, 분할 동시 전송

- 송신측, 다중화기(MUX), 신호통합, 수신측, 역다중화(DMUX),원신호 복원

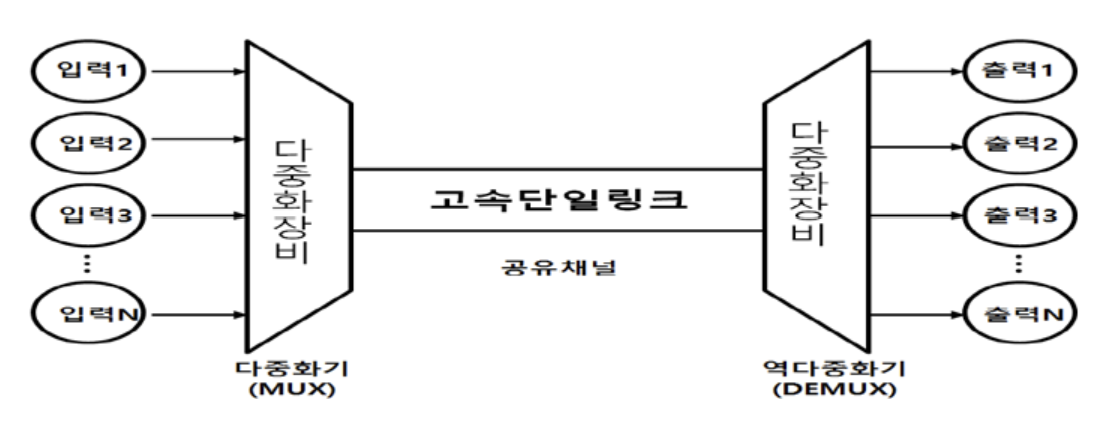

3. [구성도]



4.

■ [표] 다중화 기법 (FDM, TDM, WDM) 비교 분석

비교 기준	FDM (주파수 분할)	TDM (시간 분할)	WDM (파장 분할)
자원 할당 방식	주파수 대역 분할 (사용자별 전용 주파수 할당)	시간 슬롯 분할 (사용자별 타임슬롯 할당)	빛의 파장 분할 (사용자별 광파장 할당)
구현 방식 / 효율	아날로그 기반 (구현 단순, 보호대역 낭비 심함)	디지털 기반 (효율적이나 동기화 필수)	광역 전송 (대용량 전송 최적화)
핵심 제어 요소	가드밴드(Guard Band) (채널 간 간섭 방지)	가드타임(Guard Time) (심벌 간 간섭 방지)	광필터/광증폭기 (파장 분리 및 전송)
기술적 단점	주파수 선택성 페이딩 및 대역폭 낭비 발생	정확한 클록 동기화 실패 시 데이터 손실 및 충돌 위험	고가의 광소자(AWG 등) 필요로 인한 구축 비용 고가
주요 활용	라디오 방송, 전통적 유선 아날로그 통신	T1/E1, 디지털 데이터 동기식 전송망(SONET/SDH)	초고속 백본망, DWDM 기반 광대역 전송



5. 활용분야 및 기술동향

- TV 방송/라이도 , 유선 전화망(FDM/TDM), 초고속 광통신 기간망(DWDM).

- 통계적 TDM, 파장 간격 극소화 고밀도 WDM 진화중
