듀플렉서(Duplexer) 및 S-파라미터(Scattering Parameters)

거대한 에너지(송신)와 미세한 흔적(수신)이 공존하는 RF 세상에서 질서를 유지하는 듀플렉서와 그 품질을 측정하는 S-파라미터의 본질을 꿰뚫는 '제1원칙'에서 출발해 보겠습니다.

이 토픽의 이해는 단순히 '필터의 조합'이나 '행렬 계산'이 아니라, "하나의 입구(안테나)를 두고 나가는 자와 들어오는 자가 어떻게 서로 부딪히지 않고 각자의 길을 갈 것인가? 그리고 고주파라는 다루기 힘든 에너지가 회로에 부딪혀 튕겨 나가는지, 아니면 잘 스며드는지를 어떻게 숫자로 증명할 것인가?"라는 경로의 고립(Isolation)과 에너지의 흐름(Flow) 문제에서 출발해야 합니다.

---

1. 듀플렉서의 최상위 원리: "주파수라는 이름의 통행증"

듀플렉서의 출발점은 "물리적 통로는 하나지만, 주파수가 다르면 남남이다"라는 원칙입니다.

• 기본 상황: 내가 외치는 소리(Tx)가 너무 커서, 상대방이 속삭이는 소리(Rx)가 전혀 들리지 않거나 내 귀를 먹먹하게 만드는 상황입니다.
• 본질 (Frequency Selection): 안테나라는 하나의 문에 '송신 주파수만 통과시키는 필터'와 '수신 주파수만 통과시키는 필터'를 Y자로 묶어둡니다. 송신 에너지는 수신기로 절대 못 가게 막고 안테나로만 흐르게 하는 교통 정리입니다.
• 통찰: 듀플렉서는 '공간과 자원의 동시 활용 레버리지'입니다. 안테나를 두 개 세울 비용과 공간을 절약하면서도, 송수신이 서로를 파괴하지 않게 만드는 RF의 수문장입니다.

---

2. 어디서부터 이해를 시작해야 할까? (3단계 핵심 논리)

'전력의 비(Ratio)'와 '반사의 물리' 관점에서 접근하십시오.

① S-파라미터: "전압 대신 전력을 측정하라"

• 기본: 아주 빠른 고주파($RF$)에서는 전압이나 전류를 측정하기 어렵습니다. 대신 입력된 에너지 대비 튕겨 나온 에너지와 통과한 에너지의 비율을 잽니다.
• 이해: 문에 공을 던졌을 때, 몇 개가 튀어 나오고($S_{11}$) 몇 개가 문을 통과했는지($S_{21}$)를 숫자로 나타낸 것입니다. 이 숫자들이 모여 소자의 성적표인 S-행렬이 됩니다.

② 반사와 정합 (Matching): "에너지의 낭비를 막아라"

• 기본: $S_{11}$은 작을수록, $S_{21}$은 $0dB$(전부 통과)에 가까울수록 좋습니다.
• 이해: 내가 보낸 에너지가 상대에게 전달되지 못하고 나에게 다시 돌아온다면($S_{11}$이 크다면), 그것은 임피던스가 맞지 않아 '벽'에 부딪힌 것입니다. "효율적인 시스템은 저항이 적다"고 했듯, S-파라미터는 회로의 저항(반사)을 최소화하는 설계 도구입니다.

③ 격리도(Isolation): "보이지 않는 벽"

• 기본: 듀플렉서의 가장 중요한 성적은 "송신 포트에서 수신 포트로 에너지가 얼마나 안 넘어가는가($S_{31}$)"입니다.
• 이해: 두 방 사이의 방음 성능과 같습니다. 격리도가 높을수록 송신 신호가 수신기를 먹통으로 만들지 않습니다. 이것이 듀플렉서의 존재 이유인 고립($Isolation$)의 핵심입니다.

---

3. 사고 기반 답안 매칭

질문	답안 목차	핵심 서술 내용
Why	1. 개요	단일 안테나 송수신 공유 및 RF 소자 특성의 정량적 분석
What	2. 듀플렉서	Tx/Rx BPF 결합, FDD 방식 필수 부품, 격리도 확보
What	3. S-파라미터	Scattering Matrix, 전력비 기반 회록 해석 지표
Index	4. 주요 파라미터	$S_{11}$(반사손실), $S_{21}$(삽입손실), 격리도, 급준도
So what	5. 최근 동향	소형화(SAW/BAW), 5G/6G 광대역 VNA 측정 기술

---

💡 정리를 위한 한 줄 정리

• 토픽: 듀플렉서(Duplexer)와 S-파라미터
• 개요: 안테나 하나로 송수신을 동시에 하기 위해 경로를 분리하는 부품(듀플렉서)과, RF 회로의 반사/투과 특성을 전력비로 나타낸 지표(S-파라미터).
• 키워드: 필.격.삽.반.투.에 (필터조합, 격리도, 삽입손실, 반사, 투과, 에스파라미터).

 "강한 신호와 약한 신호의 충돌 리스크(Why)를 주파수 필터링(What)으로 관리하고, S-파라미터라는 수학적 행렬(How)이라는 레버리지를 통해 보이지 않는 전파의 흐름을 완벽히 통제하는 것"이 본 토픽의 본질입니다.



---

1. [개요]

- 하나의 안테나, 송수신 분리, 회로 간섭방지,

- 고주파(RF) 회로, 전압전류 측정 한계, 반사및 투과특성, 회로성능 평가



2. [개념]

- 듀플렉서, 주파수선택성, 대역통과 필터 조합, 송수신경로 분리

- S-파라미터, 입력 전력 대비 출력 전력비, RF 소자특성, 주파수 영역 표현

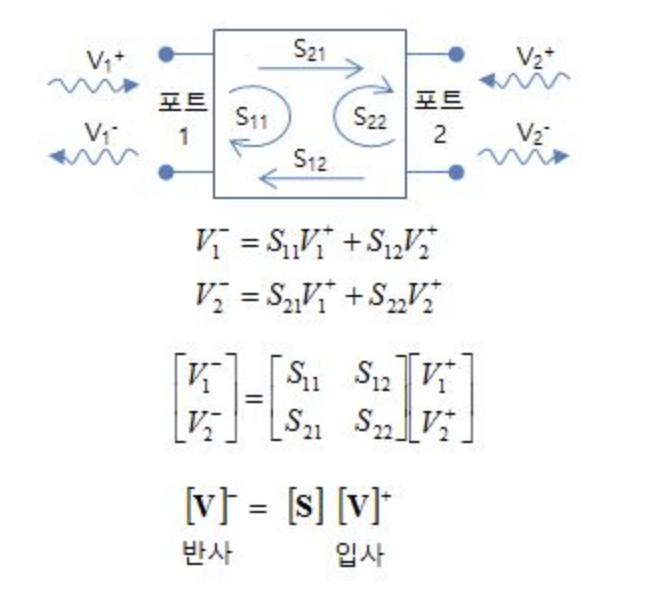

3. [구성도]



4. [비교표]

듀플렉서 vs S-파라미터 비교

구분	듀플렉서 (Duplexer)	S-파라미터 (S-Parameter)
정의	송신(Tx)과 수신(Rx) 신호를 하나의 안테나로 분리/공유하게 하는 물리적 부품/장치	신호의 흐름(입출력)에 따른 전력의 분산/반사를 나타내는 수치적 분석 지표
역할	물리적 신호 분리 및 주파수 필터링	장치의 성능 검증 및 설계 최적화 지표
평가 대상	기구물, 필터 설계, 전력 처리 용량	임피던스 매칭, 손실, 결합 정도
주요 활용	RF 프론트엔드 모듈 (기지국, 단말기)	네트워크 분석기(VNA) 측정 및 시뮬레이션



5. [활용분야]

- FDD 방식, 스마트폰 및 기기죽 RF 프론트엔드, 네트워크 분석기, 회로검증.
