OFDM 원리 및 CP(Cyclic Prefix), PAPR 문제

현대 무선 통신의 근간이자, 5G와 Wi-Fi의 핵심인 OFDM의 본질을 꿰뚫는 '제1원칙'에서 출발해 보겠습니다.

OFDM의 이해는 단순히 '주파수를 효율적으로 쓰는 법'이 아니라, "고속으로 데이터를 보낼 때 발생하는 파괴적인 간섭(페이딩)을 어떻게 수학적 트릭(직교성)을 통해 무력화할 것인가? 그리고 병렬화라는 레버리지를 얻는 대신 치러야 할 대가(PAPR)는 무엇인가?"라는 트레이드오프의 관점에서 출발해야 합니다.

---

1. OFDM의 최상위 원리: "나누어 가야 안전하다"

출발점은 "한 번에 너무 빨리 보내려고 하면, 길(채널)이 버티지 못한다"라는 물리적 한계입니다.

• 기본 상황: 고속으로 데이터를 보내면 심벌 주기가 매우 짧아집니다. 이때 앞서 보낸 신호가 벽에 맞고 늦게 도착하면(다중경로), 뒤따라오는 신호를 덮쳐버립니다($ISI$, 심벌 간 간섭).
• 본질 (Parallelism): 하나의 거대한 덤프트럭(고속 직렬 전송) 대신, 수백 대의 작은 오토바이(저속 병렬 부반송파)로 나누어 보내는 것입니다. 오토바이는 천천히 가기 때문에 심벌 주기가 길어지고, 웬만한 방해물(지연 확산)에도 신호가 겹치지 않습니다.
• 통찰: OFDM은 '시간의 레버리지'입니다. 데이터를 잘게 쪼개어 시간을 벌어줌으로써, 무선 채널의 고질병인 페이딩을 자연스럽게 극복하게 만드는 영리한 전략입니다.



---

2. 어디서부터 이해를 시작해야 할까? (3단계 핵심 논리)

① 직교성 (Orthogonality): "겹쳐도 들리지 않는 마법"

• 기본: 부반송파들을 아주 촘촘하게 겹쳐서 배치합니다. 원래라면 간섭이 나야 하지만, 특정 주파수 간격을 유지하면 서로의 간섭이 $0$이 됩니다.
• 수학적 뼈대:
•
• $$\int_{0}^{T}cos(2\pi f_1 t)cos(2\pi f_2 t)dt=0$$
• 이해: 모든 악기가 각자의 음을 내지만 서로 조화를 이루는 오케스트라와 같습니다. $IFFT$라는 수학적 레버리지를 통해 이 복잡한 계산을 단숨에 처리합니다.

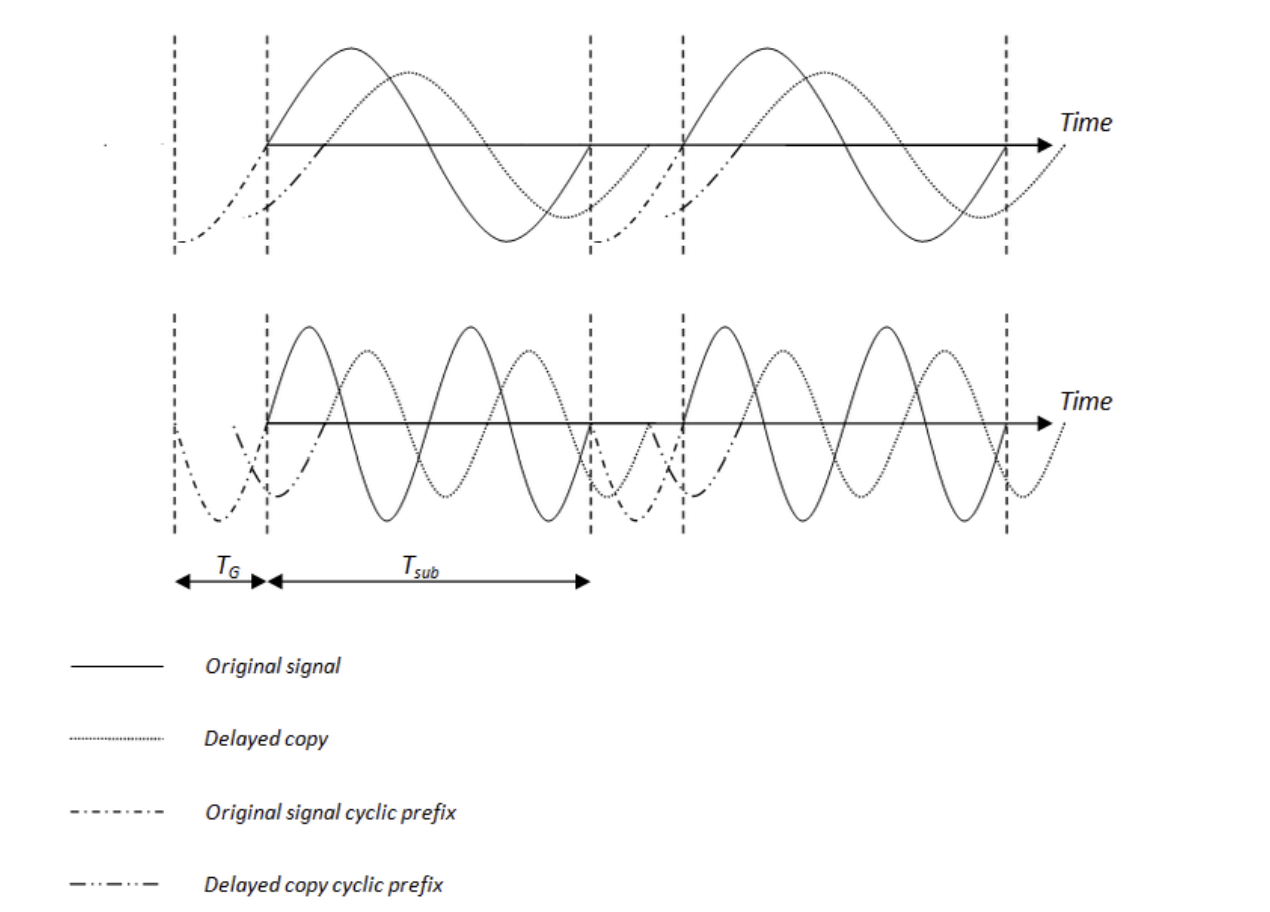

② CP (Cyclic Prefix): "꼬리를 잘라 머리에 붙이는 이유"

• 기본: 심벌의 마지막 부분을 복사해서 앞부분(보호구간)에 붙입니다.
• 이해: 단순히 빈 공간(가드 인터벌)을 두면 신호의 연속성이 깨져서 수학적 직교성이 무너집니다. 꼬리를 머리에 붙여 '원형 회선($Circular$ $Convolution$)' 구조를 만들면, 수신단에서 $FFT$를 할 때 수학적으로 완벽한 복원이 가능해집니다.
• 핵심: $ISI$ 방어는 기본이고, "수학적 모델을 물리적 실체에 강제로 맞추기 위한 보정 작업"으로 이해해야 합니다.

③ PAPR (Peak to Average Power Ratio): "동시에 소리 지를 때의 비명"

• 기본: 수많은 부반송파가 우연히 같은 위상으로 겹치면 순간 전압이 폭발적으로 상승합니다.
• 이해: 합창단원 모두가 동시에 가장 높은 음을 내지르는 상황입니다. 이때 증폭기($HPA$)가 이 높은 피크 전력을 감당하지 못하고 신호가 찌그러집니다($Distortion$).
• 해결의 본질: 이 피크를 깎거나(Clipping), 신호를 섞어서(Scrambling) 분산시켜야 합니다. "병렬 전송이라는 레버리지를 얻은 대신 관리해야 할 리스크"가 바로 $PAPR$입니다.

---

3. 사고 기반 답안 매칭

질문	답안 목차	핵심 서술 내용
Why	1. 개요	주파수 효율 증대 및 다중경로 페이딩($ISI$) 극복을 위한 변조 방식
What	2. 핵심 원리	직교성(주파수 중첩), 병렬 전송($IFFT/FFT$ 레버리지)
How	3. CP의 역할	보호구간 삽입을 통한 $ISI$ 방지 및 수학적 직교성 유지
Pain point	4. PAPR 문제	고출력 증폭기의 비선형 왜곡 유발 및 단말 전력 효율 저하
So what	5. 개선 방안	$SC-FDMA$(업링크), 클리핑, 부호화 기술 적용

---

💡 정리를 위한 한 줄 정리

• 토픽: OFDM 원리 및 CP, PAPR 문제
• 개요: 직교성을 가진 다수의 부반송파를 병렬 전송하여 고속 데이터 통신의 간섭 문제를 해결하는 멀티캐리어 변조 기술.
• 키워드: 직.병.아.시.피.피 (직교성, 병렬, IFFT, CP, PAPR, Fading).

"고속 전송의 물리적 충돌(Why)을 수학적 직교성과 병렬화(What)로 회피하고, $CP$라는 버퍼와 $PAPR$ 관리(How)라는 레버리지를 통해 무선 통신의 한계를 돌파하는 것"이 이 토픽의 본질입니다.





---

1. [개요]

- 고속 데이터 전송, 다중경로페이딩, 심벌간간섭(ISI)

- 제한된 주파수, 부반송파, 주파수 이용효율 극대화.



2. [개념]

- 저속 부반송파(Sub-carrier), 병렬 전송, 디지털 변조 방식.

- 부반송파, 직교성, 상호간섭없이, 중첩배치.



3. [구성도]

- CP,

- PAPR,



4. [비교표]

■ FDM vs OFDM 기술적 특성 비교표

비교 기준	FDM (Frequency Division Multiplexing)	OFDM (Orthogonal Frequency Division Multiplexing)
주파수 효율성	낮음 (인접 채널 간 간섭 방지를 위해 대량의 가드밴드(Guard$ $Band) 배치가 필수적임)	매우 높음 (부반송파 간 직교성($Orthogonality$)을 부여하여 주파수 중첩 사용이 가능함)
간섭 제어 방식	물리적 이격 (주파수 축 상에서 채널을 완전히 분리하여 간섭을 회피함)	보호 구간(CP) (Cyclic$ $Prefix를 심벌 전방에 삽입하여 ISI 및 ICI를 원천 차단함)
단말 영향 (PAPR)	양호 (단일 반송파 기반 전송으로 인해 PAPR 문제가 미미하며 단말 전력 효율이 높음)	취약 (High PAPR) (다수 부반송파의 위상 합산으로 PAPR이 발생하여 단말 전력 효율이 저하됨)
페이딩 저항성	페이딩에 취약 (특정 주파수 대역이 왜곡될 경우 해당 채널 전체의 데이터 손실 발생)	선택적 페이딩에 강함 (주파수 선택적 페이딩 발생 시 일부 부반송파만 손상되어 복구가 용이함)
구현 복잡도/비용	아날로그 필터 필요 (채널 수 증가 시 고가의 무선 주파수(RF) 필터가 다수 필요하여 비용 상승)	저비용 디지털 구현 (고속 푸리에 변환($IFFT/FFT$) 알고리즘을 활용하여 저비용 인프라 구현 가능)
심벌 주기 ($T_{s}$)	단시차 심벌 (단일 대역 고속 전송으로 심벌 주기가 짧아 다중경로 확산에 취약함)	장시차 심벌 (고속 데이터 스트림을 다수의 저속 병렬 채널로 나누어 심벌 주기를 확장함)



5. 활용분야 및 기술동향

- 무선랜, 이동통신, 디지털방송

- PAPR 개선위해, SC-FDMA (업링크 사용), F-OFDM (6G 필터링기)



고속 전송의 병목인 간섭(why)을 병렬 전송과 직교성(what)으로 해소하고,

IFFT와 CP(how)라는 수학적 레버리지를 통해 무선 채널을 유선처럼 안정적인 데이터 고속도로로 변모시키는 것.
