디지털 대역통과 변조 (Digital Bandpass Modulation: ASK, FSK, PSK, QAM)

현대 무선 통신이 한정된 주파수라는 영토 위에서 거대한 데이터를 실어 나르는 마법, 디지털 변조의 본질을 꿰뚫는 '제1원칙'에서 출발해 보겠습니다.

디지털 변조의 이해는 단순히 '파형의 모양'이 아니라, "질량이 없는 전파($Wave$)에 어떻게 디지털의 영혼($0,1$)을 실을 것인가? 그리고 한 번의 날갯짓(심볼)에 얼마나 많은 정보를 담아 전송 효율이라는 레버리지를 극대화할 것인가?"라는 정보의 매핑($Mapping$)과 밀도의 문제에서 출발해야 합니다.

---

1. 디지털 변조의 최상위 원리: "반송파라는 종이 위에 쓰는 디지털 글씨"

출발점은 "고주파 반송파($Carrier$)의 어떤 특징을 변화시켜 데이터를 구분할 것인가?"라는 질문입니다.

• 기본 상황: 디지털 신호($0,1$)는 멀리 가지 못합니다. 그래서 멀리 가는 고주파 신호인 반송파에 데이터를 태워야 합니다.
• 본질 (Carrier Manipulation): 반송파는 $A\cos(2\pi ft+\phi)$라는 수식으로 표현됩니다. 여기서 우리가 건드릴 수 있는 변수는 딱 세 가지뿐입니다. 진폭($A$), 주파수($f$), 위상($\phi$)입니다. 이 세 가지를 바꾸는 것이 각각 ASK, FSK, PSK입니다.
• 통찰: 변조는 '주파수 자원의 경제적 레버리지'입니다. 똑같은 시간과 주파수를 쓰더라도 위상과 진폭을 더 세밀하게 쪼개면($QAM$), 한 번에 보낼 수 있는 정보량($bps$)이 기하급수적으로 늘어납니다.

---

2. 어디서부터 이해를 시작해야 할까? (3단계 핵심 논리)

'변화의 종류'에서 '좌표계의 해석'으로 사고를 확장하십시오.

① 3대 기본 변조: "무엇을 바꿀 것인가?"

• ASK (Amplitude): 밝기를 조절하듯 진폭을 바꿉니다. 잡음에 매우 취약합니다.
• FSK (Frequency): 목소리 톤을 높낮이로 바꾸듯 주파수를 바꿉니다. 구현은 쉽지만 대역폭을 많이 차지합니다.
• PSK (Phase): 파동이 시작되는 타이밍(위상)을 바꿉니다. 잡음에 강하고 효율적이어서 현대 통신의 주력이 됩니다.

② 성상도 (Constellation): "디지털 신호의 주소록"

• 기본: $I$(동상) 축과 $Q$(직교) 축으로 이루어진 2차원 평면에 신호를 점으로 찍습니다.
• 이해: 변조된 신호가 평면 위의 어디에 위치하는지 '좌표'로 나타내는 것입니다. 점과 점 사이의 거리가 멀수록 잡음이 섞여도 $0$인지 $1$인지 구분이 잘 됩니다.  "명확한 판단력"이 통신에서는 이 '거리($d_{min}$)'에서 나옵니다.

③ QAM (Quadrature Amplitude Modulation): "진폭과 위상의 콜라보"

• 기본: 진폭($A$)과 위상($\phi$)을 동시에 바꿉니다.
• 이해: 점들을 격자판($Grid$) 위에 촘촘히 배치하는 것입니다. $16QAM$은 점이 $16$개이므로 한 번에 $4$비트를, $256QAM$은 $8$비트를 보냅니다. 점이 많아질수록 정보 밀도(레버리지)는 높아지지만, 조금만 흔들려도(잡음) 옆 점과 헷갈릴 위험이 커집니다.

---

3. 사고 기반 답안 매칭

질문	답안 목차	핵심 서술 내용
Why	1. 개요	무선 전송 적합성 확보 및 제한된 대역폭 내 전송 효율 극대화
What	2. 주요 변조 방식	진.주.위.복(진폭, 주파수, 위상, 복합/QAM)
How	3. 핵심 메커니즘	심볼 매핑 및 성상도($Constellation$) 분석
Efficiency	4. 성능 지표	대역폭 효율($bps/Hz$) 및 전력 효율($E_{b}/N_{0}$)
So what	5. 최신 동향	$5G$($256QAM$), $WiFi$ $7$($4096QAM$) 등 초고집적 변조

---

💡 정리를 위한 한 줄 정리

• 토픽: 디지털 대역통과 변조 ($ASK, FSK, PSK, QAM$)
• 개요: 반송파의 진폭, 주파수, 위상을 디지털 데이터에 따라 변화시켜 전송 효율과 신뢰성을 높이는 기술.
• 키워드: 진.주.위.복.성.효 (진폭, 주파수, 위상, 복합, 성상도, 효율).

"무선 채널의 불안정성(Why)을 반송파의 물리적 변이(What)로 통제하고, 성상도라는 정밀한 좌표 설계(How)를 통해 정보 전송의 레버리지를 극대화하는 것"이 본 토픽의 본질입니다.



---

1. [개요]

- 디지털 기저대역 신호 , 무선전송, 고주파대역, 제한된 대역폭, 전송효율, 극대화

- 잡음 내성, 간섭 강한 신호, 장거리 무선 통신



2. [개념]

- 고주파 반송파, 진폭, 주파수, 위상 중 하나, 디지털 데이터(0,1) 맞춰 변화

- 한번에 전송하는 비트(n), 심볼단위, 다진변조(M-ary) 활용

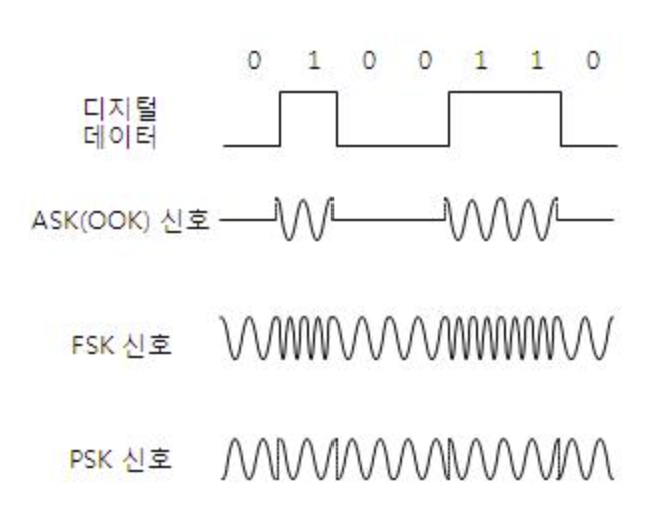

3. [구성도]

4. 변조 방식(ASK/FSK vs PSK/QAM)에 따른 전송 특성 비교

비교 항목	ASK / FSK (저차 변조)	PSK / QAM (고차 변조)
변조 효율	저효율 (단순 비트 매핑)	고효율 (다중 비트 매핑, bps/Hz 극대화)
잡음 내성	취약 (진폭/주파수 변동에 민감)	강함 (위상/복합 상태 감지)
데이터 밀도	낮음 (심볼당 정보량 적음)	높음 (고밀도 성상도 구성 가능)
구현 난이도	단순 (Low Complexity)	복잡 (동기화 및 필터링 정밀도 요구)
주요 활용	저속 제어, IoT 센서 데이터	고속 광대역 통신 (5G, WiFi 6)



5. 활용분야 및 기술동향

- 이동통신(256QAM), 근거리 무선망(4096QAM),

- 초고주파 대역 활용 , 고차 변조 방식, AI기반 적응형 변조(AMC) 발전.
